HIGHSIDER CAN-BUS Widerstand CBW1 für

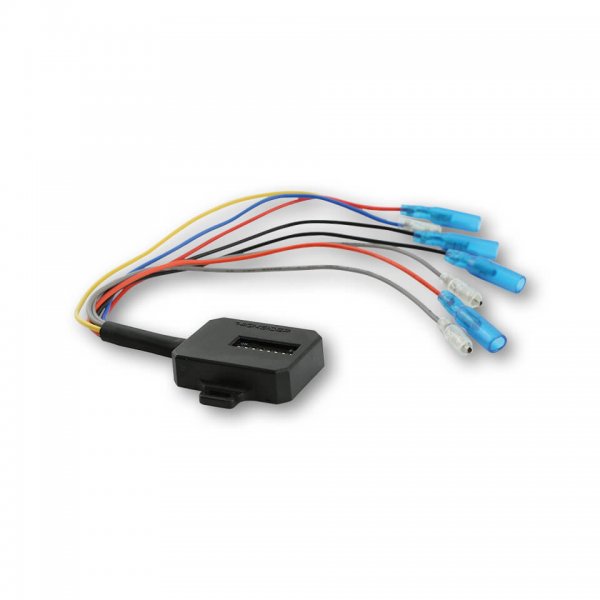

HIGHSIDER CAN-BUS Widerstand CBW1 mit DIP-Schalter.

Unser neu entwickelter HIGHSIDER CAN-BUS Widerstand CBW1 passt für die meisten Fahrzeuge die über ein CAN-BUS System verfügen.

Der Widerstand CBW1 stellt eine benötigte elektrische Last für ihr Fahrzeug zur Verfügung, die bei korrekter Einstellung der Dip Schalter dazu führt, dass es bei Zubehörblinkern zu keiner Fehlermeldung im Cockpit führt.

Außerdem ist eine Ausfallsicherheit gegeben. Das heißt:
Bei einem Ausfall der Zubehörblinker durch einen elektronischen Defekt wird sofort eine Fehlermeldung im Cockpit angezeigt.

Es können bis zu 2 Kanäle bedient werden, wie zum Beispiel Blinker hinten links und Blinker hinten rechts.
Sollten 2 Paar Blinker(VL,VR,HL,HR)ausgetauscht werden, werden 2 x CBW1 benötigt.

Welche Voraussetzungen müssen für die Verwendung des CBW1 an dem Fahrzeug vorhanden sein:
Entweder:
LED-Blinker wurden im Originalzustand am Fahrzeug verbaut.
Oder:
Das Fahrzeug verfügt über ein CAN-BUS System.

Ist keine der Voraussetzungen erfüllt,kann die CBW1 somit nicht verbaut werden (!),dann empfehlen wir folgende Widerstände für das Fahrzeug:
Für Blinker mit 21 Watt
6,8 Ohm Artikelnummer 207-025
oder
10 Ohm Artikelnummer 207-028

Für Blinker mit 10 Watt
27 Ohm Artikelnummer 207-020

Folgende Widerstandswerte können eingestellt werden:
150 Ohm
170 Ohm
200 Ohm
240 Ohm
300 Ohm
400 Ohm
600 Ohm
1200 Ohm

Maße:
Höhe = 11 mm
Breite = 31 mm (ohne Laschen)
Breite = 46 mm (mit Laschen)
Länge = 40 mm
Kabellänge = 200 mm mit Pins

Anschlüsse:
Gelb = Eingang Kanal 1 (+)
Orange = Ausgang Kanal 1 (+)
Blau = Eingang Kanal 2 (+)
Rot = Ausgang Kanal 2 (+)
Grau = Eingang Masse (-)
Schwarz = Ausgang Masse (-)

Lieferumfang: 1 Stück

Hinweise:
Es können bis zu 2 Kanäle bedient werden.
In der Bedienungsanleitung ist der Anschluss genau erklärt!

Tipp:
Ein Montage Tutorial gibt es auf YouTube in unserem Kanal (HIGHSIDER Tipps & Tricks). Link:
https://www.youtube.com/watch?v=nrqS7p5ZlYA
